預應力塑料波紋管設備

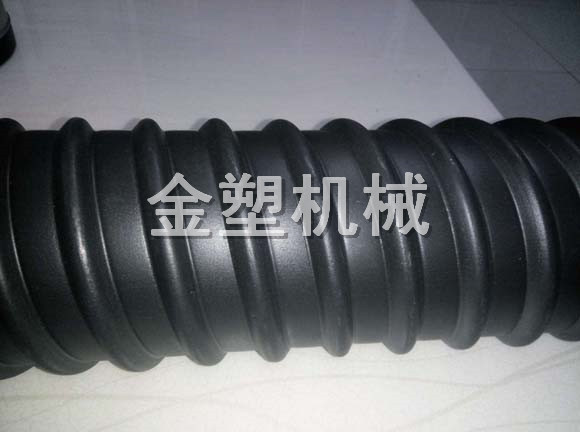

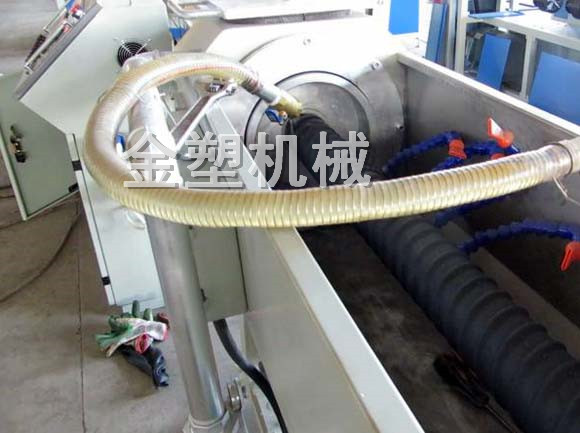

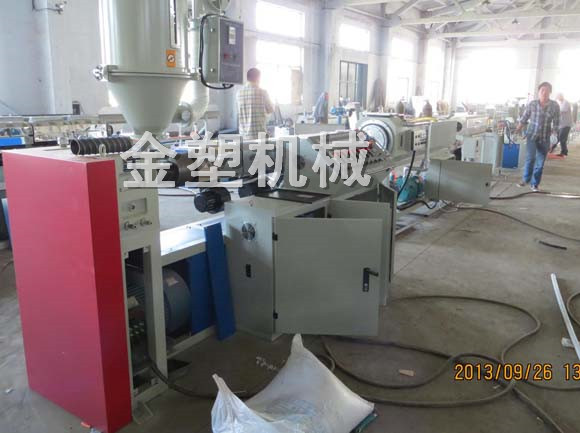

該機是在預應力塑料波紋管（竹節型）設備基礎上開發新型替代設備產品外形呈螺旋波紋形狀。該機具有設備造價低，結構緊湊，工藝簡單，操作方便，一機兩用（圓扁管都可生產）等特點。全套設備由SJ系列單螺桿擠出→擠出模具→螺旋成型模具→真空噴淋水箱→牽引機→鋸割機→反轉平臺組成 。
設備技術參數：
|
主機型號 |
SJ65/30單螺桿塑料擠出機 |
|
模具規格 |
φ50-φ150 |
|
冷卻方式 |
水冷 |
|
牽引速度 |
0.5-3m/min |
|
真空泵功率 |
4kw |
|
水泵功率 |
3kw |
|
總功率 |
38kw |
|
機組質量 |
4000kg |
|
外型尺寸(長×寬×高) |
20000×1200×1850 |
與塑料波紋管設備對比：
|
性能 |
預應力塑料螺旋管 |
預應力塑料波紋管 |
|
環鋼度 |
S=950N/m2 |
S=800N/m2 |
|
*小彎曲半徑 |
0.9-1.5米(約6-8倍內徑或長短軸) |
0.9-1.5米(約10-15倍內徑或長短軸) |
|
外觀 |
內外壁光滑,無合模線 |
有合模線 |
|
模具 |
模具成本低,短時間換模(10分鐘)操作快,效率高,易調整 |
模具昂貴,換模時間2-3小時,調整復雜,要求工人操作水平高 |
|
聯接 |
可以用大一規格管子作接頭,螺旋聯接,方便,無費管,無須添加任何設備 |
必須用注塑件作接頭,須購設備或外協 |
|
扁管 |
稍作變動可生產螺旋扁管 |
須加模具 |
