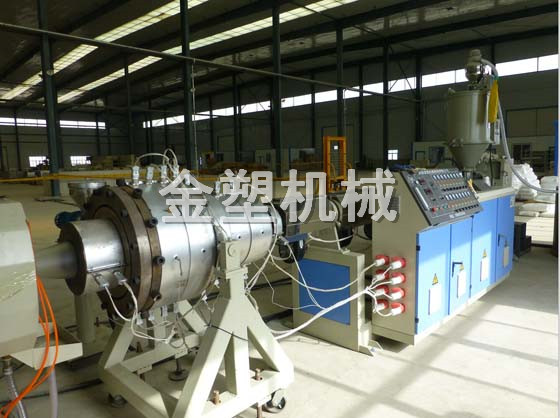

PE給水燃?xì)夤芫€生產線設備
青島金塑塑料機械制造有限公司自行研制開發的HDPE/MDPE 供水管及燃?xì)夤苌a(chǎn)線其結構獨特，自動化程度高，操作方便、連續生產穩定可靠等特點。該生產線生產的管道具有適度的剛性、強度、又具有良好的柔性、耐蠕變性、耐環境應力開裂性和良好的熱熔接性能，已成為城市燃?xì)廨斔凸艿篮褪彝饨o水管的先進產品。
該系列生產線主要包括 單螺桿擠出機、管材模具、真空定徑水箱、噴淋冷卻水箱、牽引機、切割機和 翻轉臺。

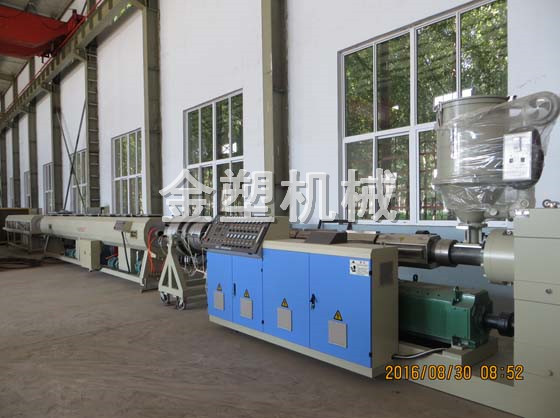

擠出機： 采用高速高效單螺桿擠出機，螺桿采用帶屏障和混煉頭的綜合混煉元件，機筒采用新型開糟機筒，配備了低噪音風機，陶瓷加熱圈，高速硬齒面減速箱，全自動真空上料塑化和混煉效果好，保證高速和高性能的擠出。
標識線： 管材標識線是由一臺30單螺桿擠出機通過復合模具擠出的。
擠出模具： 模具材質為優質40Cr，選用國際上較先進的螺旋式或藍式模頭技術，擠出穩定可靠，采用水膜潤滑和水環式冷卻，以適應PE物料的要求，確保高速生產厚壁管時直徑和圓度的穩定。
真空定徑水箱： 桶身采用高硬度優質不銹鋼板，先進的水循環、高壓冷卻系統，真空度調節裝置和精確的水溫水位自動控制系統。精確的錫青銅定徑套具有管材冷卻速度快，定型快等特點。上下左右可實現三維調整 可根據生產管材的規格和速度，提供不同長度和數量的冷卻配置。

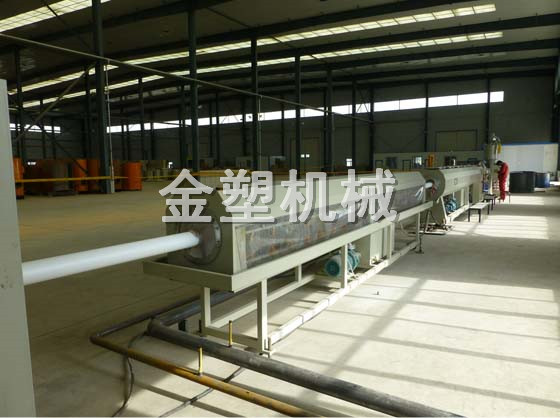

噴淋冷卻水箱： 槽體為不銹鋼制作，外罩透明軟質PVC 門簾。不銹鋼浮球水位調節，電控水溫調節。噴嘴材質為工程塑料ABS。機架上下可調，罩內設有托輪機構。
牽引機： 根據管徑及管壁厚度的不同分別配備雙履帶，三爪，四爪，五爪及六爪等牽引機。本機采用變頻調速方式。各牽引架采用鏈條分動，確保各牽引速度一致，氣動與機械聯合夾緊，軸承采用帶座調心結構，能有效減小安裝誤差。
切割機： 無屑自動切割鋸，切割斷面光滑平整，采用變頻調速同步驅動，精度高，噪聲低。 大口徑管材采用全自動行星切割機 ，與生產線同步，鋸片位置與切割深度的可靈活調節，確保了切割鋸的可靠性。
生產線控制系統： 可選用德國西門子PLC 控制系統，智能化控制。普通控制采用西門子電氣件，日本歐姆龍溫控表，控制簡捷易操作。
主要技術參數：
| 型號/參數 |
管材范圍
|
擠出機型號
|
生產速度(m/min)
|
*大產量(kg/h)
|
| SRQG-63 |
?20-?63mm
|
SJ-65×30
|
1.5-12
|
120
|
| SRQG-110 |
?20-?110mm
|
SJ-90×30
|
2-12
|
220
|
| SRQG-160 |
?63-?160mm
|
SJ-90×30
|
1.3-6
|
300
|
| SRQG-250 |
?75-?250mm
|
SJ-90×33
|
0.7-4
|
400
|
| SRQG-315 |
?110-?315mm
|
SJ-90×33
|
0.5-3.5
|
400
|
| SRQG-400 |
?160-?400mm
|
SJ-120×30
|
0.3-2.4
|
550
|
| SRQG-500 |
?200-?500mm
|
SJ-120×30
|
0.3-1.9
|
700
|
| SRQG-630 |
?315-?630mm
|
SJ-120×33
|
0.2-0.7
|
800
|
| SRQG-800 |
?400-?800mm
|
SJ-120×33
|
0.1-0.6
|
1100
|
| SRQG-1200 |
?630-?1200mm
|
SJ-150×33
|
0.05-0.5
|
1300
|
